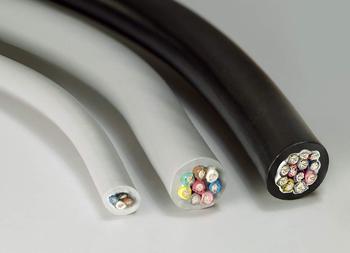

- 產品名稱：KVV,KVVP系列塑料絕緣控制電纜
- 添加時間：2017-07-03 17:57:43
- 推薦度：
介紹：
本產品適用于交流額定電壓450/750V及以下控制，監控回路及保護線路等場合作用。
名稱和主要使用范圍：見表一
| 型號 | 名 稱 | 主要使用范圍 |
| KVV/KYJV | 聚氯乙烯/交聯聚乙烯絕緣聚氯乙烯護套控制電纜 | 敷設在室內、電纜溝、管道固定場合 |
| KVVP/KYJVP | 聚氯乙烯/交聯聚乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜 | 敷設在室內、電纜溝、管道等要求屏蔽的固定場合 |
| KVVP2/KYJVP2 | 聚氯乙烯/交聯聚乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜 | 同 上 |
| KVV22/KYJV22 | 聚氯乙烯/交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 | 敷設在室內、電纜溝、管道、直埋等能承受較大機械外力固定場合 |
| KVV32/KYJV32 | 聚氯乙烯/交聯聚乙烯絕緣聚氯乙烯護套編織屏蔽控制軟電纜 | 敷設在室內、電纜溝、管道、豎井等能承受較大機械外力固定場合 |
| KVVR/KYJVR | 聚氯乙烯/交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 | 敷設在室內移動要求柔軟等場合 |
| KVVRP/KYJVRP | 聚氯乙烯/交聯聚乙烯絕緣聚氯乙烯護套細鋼絲鎧裝控制電纜 | 敷設在室內移動要求柔軟屏蔽等場合 |
注：用戶需要阻然型|耐火型|耐高低溫型的產品，工廠均可生產供貨，只需在訂貨合同或協議中說明即可，如型號前加寫“ZR”，即ZR－KVV型……等。
規格與型號：見表二
| 型號 | 額定電壓V | 導體標稱截面mm2 | |||||||
| 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 | ||
| 芯 數 | |||||||||
| KVV、KYJV KVVP、KYJVP | 450/750 | - | 2-61 | 2-14 | 2-10 | ||||
| KVVP2、KYJVP2 | 4-61 | 4-14 | 4-10 | ||||||
| KVV22、KYJV22 | － | 7-61 | 4-61 | 4-14 | 4-10 | ||||
| KVV32、KYJV32 | － | 10-61 | 7-61 | 4-14 | 4-10 | ||||
| KVVR、KYJVR | 4-61 | － | － | ||||||
| KVVRP、KYJVRP | 4-61 | 4-48 | － | － | |||||
注：推薦的芯數系列為:2、3、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52和61芯。
使用條件：
額定電壓Uo/U為450／750V；
電纜導體的長期允許工作溫度為70℃；
電纜的敷設溫度不應低于0，推薦的允許彎曲半徑；
無鎧裝層的電纜，應不小于電纜外徑的6倍；有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍；有屏蔽層結構的軟電纜，應不小于電纜外徑的6倍。
聚氯乙烯絕緣和護套控制電纜（續表:KVV）
KVV型450/750V銅芯聚氯乙烯絕緣和護套控制電纜（表：一）
| 序號 | 芯數×標稱 截面(mm2) | 導體種類 上限 | 外徑 | 70℃***小絕緣 電阻(MΩ．Km) | 序號 | 芯數×標稱 截面(mm2) | 導體種類 | 外徑mm上限 | 70℃***小絕緣 電阻(MΩ．Km) |
| 1 | 2×0.75 | 1 | 8.0 | 0.012 | 32 | 4×1.5 | 2 | 11.5 | 0.010 |
| 2 | 2×0.75 | 2 | 8.4 | 0.014 | 33 | 4×2.5 | 1 | 12.0 | 0.010 |
| 3 | 2×1.0 | 1 | 8.4 | 0.011 | 34 | 4×2.5 | 2 | 13.0 | 0.009 |
| 4 | 2×1.0 | 2 | 8.8 | 0.013 | 35 | 4×4 | 1 | 14.0 | 0.0085 |
| 5 | 2×1.5 | 1 | 9.4 | 0.011 | 36 | 4×4 | 3 | 15.0 | 0.0077 |
| 6 | 2×1.5 | 2 | 10.0 | 0.010 | 37 | 4×6 | 1 | 15.0 | 0.0070 |
| 7 | 2×2.5 | 1 | 10.5 | 0.010 | 38 | 4×6 | 2 | 16.5 | 0.0065 |
| 8 | 2×2.5 | 2 | 11.5 | 0.009 | 39 | 4×10 | 2 | 20.0 | 0.0065 |
| 9 | 2×4 | 1 | 11.5 | 0.0085 | 40 | 5×0.75 | 1 | 9.6 | 0.013 |
| 10 | 2×4 | 2 | 12.5 | 0.0070 | 41 | 5×0.75 | 2 | 10.5 | 0.014 |
| 11 | 2×6 | 1 | 12.5 | 0.0070 | 42 | 5×1.0 | 1 | 10.0 | 0.011 |
| 12 | 2×6 | 2 | 14.0 | 0.0065 | 43 | 5×1.0 | 2 | 11.0 | 0.013 |
| 13 | 2×10 | 2 | 17.5 | 0.0065 | 44 | 5×1.5 | 1 | 11.5 | 0.011 |
| 14 | 3×0.75 | 1 | 8.4 | 0.012 | 45 | 5×1.5 | 2 | 12.5 | 0.010 |
| 15 | 3×0.75 | 2 | 8.8 | 0.014 | 46 | 5×2.5 | 1 | 14.0 | 0.010 |
| 16 | 3×1.0 | 1 | 8.8 | 0.011 | 47 | 5×2.5 | 2 | 14.5 | 0.009 |
| 17 | 3×1.0 | 2 | 9.2 | 0.013 | 48 | 5×4 | 1 | 15.0 | 0.0085 |
| 18 | 3×1.5 | 1 | 9.8 | 0.011 | 49 | 5×4 | 2 | 16.5 | 0.0077 |
| 19 | 3×1.5 | 2 | 10.5 | 0.010 | 50 | 5×6 | 1 | 16.5 | 0.0070 |
| 20 | 3×3.5 | 1 | 11.0 | 0.010 | 51 | 5×6 | 2 | 18.0 | 0.0065 |
| 21 | 3×2.5 | 2 | 12.0 | 0.009 | 52 | 5×10 | 2 | 22.5 | 0.0065 |
| 22 | 3×4 | 1 | 12.5 | 0.0085 | 53 | 7×0.75 | 1 | 10.5 | 0.012 |
| 23 | 3×4 | 2 | 13.5 | 0.0077 | 54 | 7×0.75 | 2 | 11.0 | 0.014 |
| 24 | 3×6 | 1 | 14.0 | 0.0070 | 55 | 7×1.0 | 1 | 11.0 | 0.011 |
| 25 | 3×6 | 2 | 15.0 | 0.0065 | 56 | 7×1.0 | 2 | 11.5 | 0.013 |
| 26 | 3×10 | 2 | 18.5 | 0.0065 | 57 | 7×1.5 | 1 | 12.5 | 0.011 |
| 27 | 4×0.75 | 1 | 9.0 | 0.012 | 58 | 7×1.5 | 2 | 13.5 | 0.010 |
| 28 | 4×0.75 | 2 | 9.6 | 0.014 | 59 | 7×2.5 | 1 | 15.0 | 0.010 |
| 29 | 4×1.0 | 1 | 9.4 | 0.011 | 60 | 7×2.5 | 2 | 16.0 | 0.009 |
| 30 | 4×1.0 | 2 | 10.0 | 0.013 | 61 | 7×4 | 1 | 16.5 | 0.0085 |
| 31 | 4×1.5 | 1 | 10.5 | 0.011 | 62 | 7×4 | 2 | 17.5 | 0.0077 |
