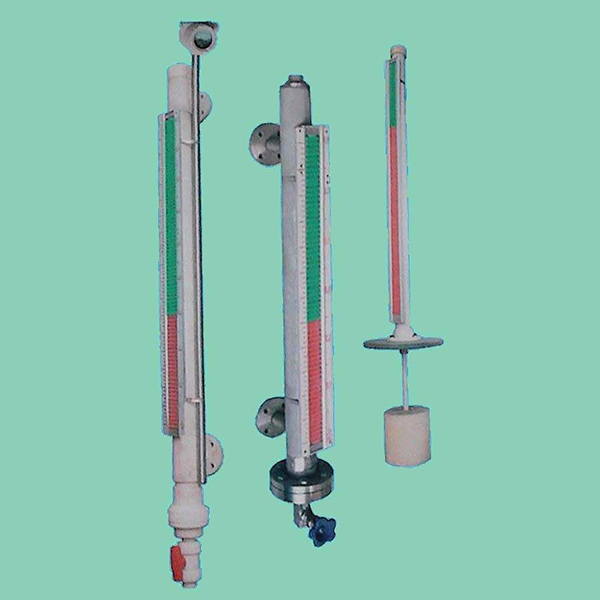

帶報警磁翻板液位計是基本型（分為側裝式和頂裝式兩種）與4-20mA遠傳變送器兩部分的組合即可實現液位報警及控制功能。SCUHZ型高低位上下限報警磁翻板液位計的直觀、醒目、性價比高、耐溫、耐壓、防腐、防爆的特點，使其廣泛應用于電力、石油、化工、冶金、環保等行業生產過程中的液位測量及自動化控制。

基本型捆綁4-20mA遠傳變送器（特殊定制可以攜帶HART協議功能），這種遠傳一般是接數字顯示報警儀，可以遠傳顯示到控制室內顯示液位（數字顯示報警儀可以安裝在室內，與液位計上的遠傳變送器通過屏蔽線纜連接）且有的時候可以通過數顯表連接自動電動電磁閥控制閥門開和關，也可以選擇4-20mA輸入開關量輸出的數字顯示儀表連接繼電器控制泵閥全開或全閉；如果有的客戶把數字顯示報警儀放到現場，可能聽不到本來就很小聲的報警，這個時候需要配套旋轉式聲光報警器頻閃警示燈。

高低位上下限報警磁翻板液位計的原理

帶報警磁翻板液位計的控制與報警是通過干簧管或水銀觸點開關，根據液位的給定值動作，從而達到液位報警、控制和事故連鎖的目的。

帶報警磁翻板液位計的技術參數

基本型

測量范圍：300～15000mm

測量精度：±10mm
工作溫度： -40～250℃ (ABS PP-R,PVC:-40～80℃)   特殊型可達450℃
工作壓力 ：≤2．5MPa(2.5MPa以上可另行設汁)         防腐型≤0．6MPa
介質粘度 ：≤1st(10-4m2/s)

介質密度：≥450kg/m3
介質密度差：≥ 150kg/m3

排污接口：ZG1/2“（內）
環境振動：頻率≤25Hz，振幅≤0．5mm

跟隨速度：≤0.08m/s
接液材質：不銹鋼（1Cr18Ni9Ti，316，316L）
不銹鋼襯聚四氟乙烯(1Cr18Ni9Ti襯PTFE,）
PVC塑料(聚氯乙烯)，PP-R，ABS
連接過程 ：側 裝 式 HG20592-97 DN25   PN4.0（或用戶指定）
       頂 裝 式 HG20592-97 DN100 PN1.6（或用戶指定）
       夾套法蘭 HG20592-97 DN15   PN1.6（或用戶指定）

控制報警開關

輸出型式：常開常閉開關信號

報警精度：+10mm
環境溫度：-40～80℃

工作壽命：≥105次
出線接口：M20*1.5或內螺紋3/4″

帶報警磁翻板液位計的特點

適合于壓力容器的液位與界位測量，可集現場指示和控制報警于一身。
指示新穎，讀數直觀、醒目。可根據用戶方便改變觀察角度。
測量范圍大，不受儲罐高度限制。
指示機構與被測介質******隔離，因而密封好，可靠性高，使用安全。
耐高溫，可采用不褪色陶瓷翻柱。
結構簡單，安裝方便，維護費低。
