本閥主要適用于工業、環保、氣物處理、高層建筑給排水管路等介質管路上，阻止水、蒸汽、油品、污水、酸堿類等介質逆向

流動之用。啟閉件靠流動介質的力量自行開啟或關閉。本閥門具有密封性能好，啟閉靈敏、耐高溫，耐磨性強，設計合理，體積小，

重量輕，使用壽命長，適用范圍廣。

TK 耐磨陶瓷止回閥產品主體采用鑄鋼、不銹鋼、耐磨陶瓷組合而成。

使用溫度≤ 250℃

執行機構公稱壓力為0.4-0.6Mpa，閥門公稱壓力為1Mpa。

也可以根據用戶要求定制。

對夾式耐磨陶瓷止回閥的安裝說明

歡迎您使用我公司生產的對夾式耐磨陶瓷止回閥！本公司為了使該產品能延長其使用壽命，請您務必按照本公司所提供的安

裝說明書指示圖進行正確的安裝方式，使氣源由上向下輸送！

我公司是專業從事閥門設計，還可以根據客戶的需要，進行調整彈簧的壓力，更好的滿足客戶的需求！

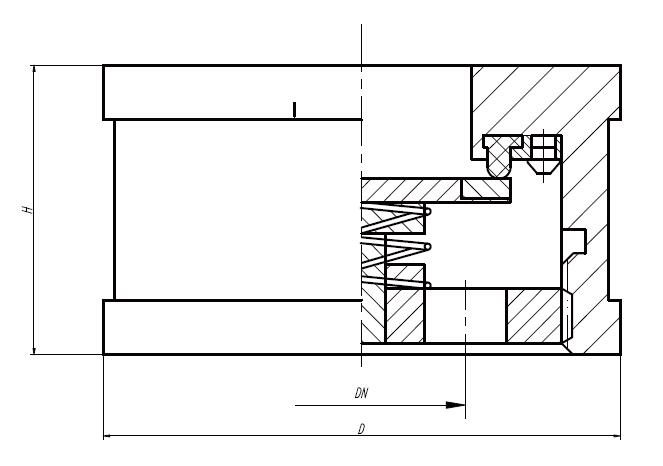

TK(TC)H71CE-10C耐磨陶瓷對夾式止回閥外形尺寸、連接尺寸以及執行器型號表

通徑 連接尺寸連接螺栓尺寸

DN D H 直徑×長度數量

40 92 60 M16×120 4

50 107 65 M16×150 4

65 127 70 M16×160 4

80 142 80 M16×170 8

100 162 85 M16×190 8

125 192 90 M16×190 8

150 218 100 M20×200 8

175 247 110 M20×220 8

200 272 120 M20×250 8
